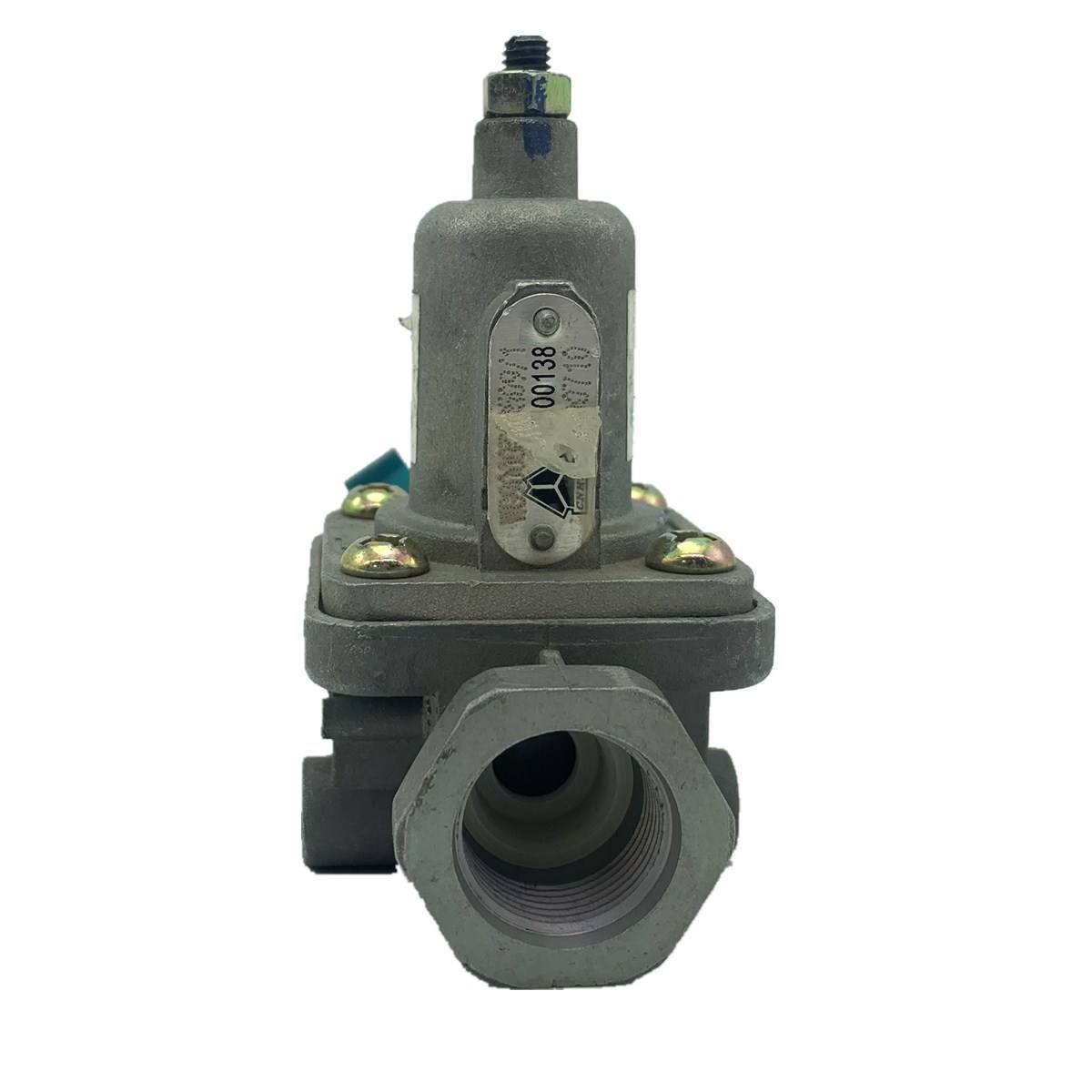

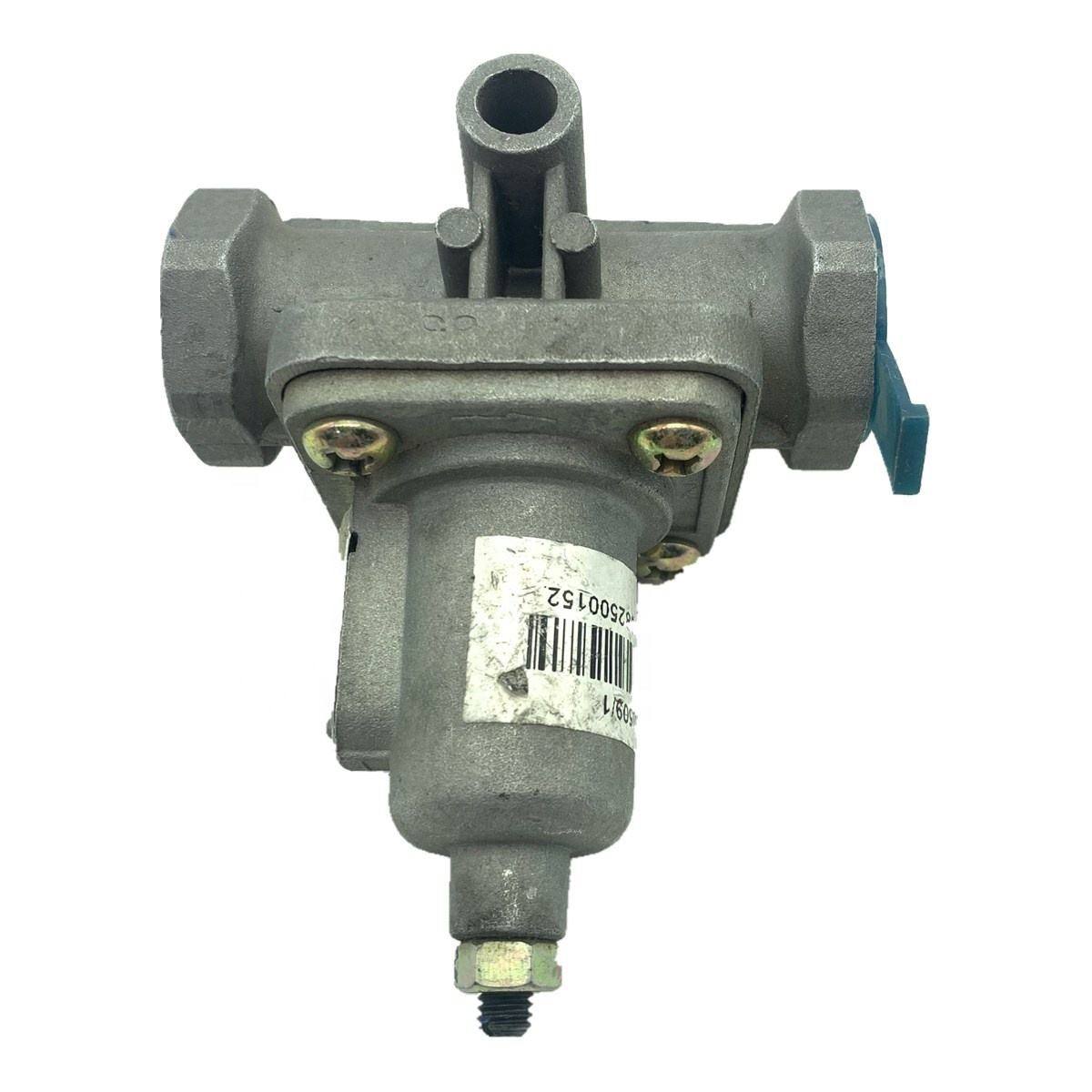

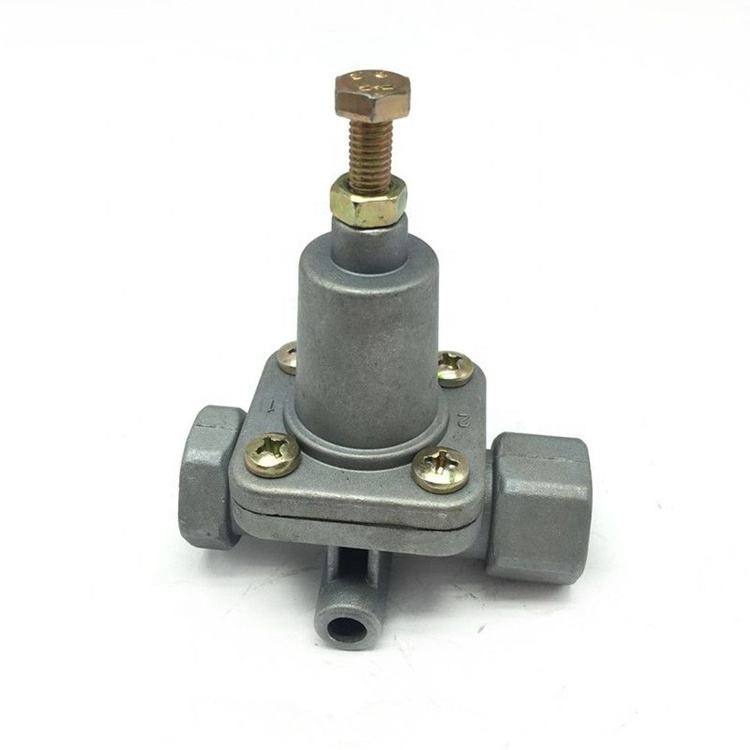

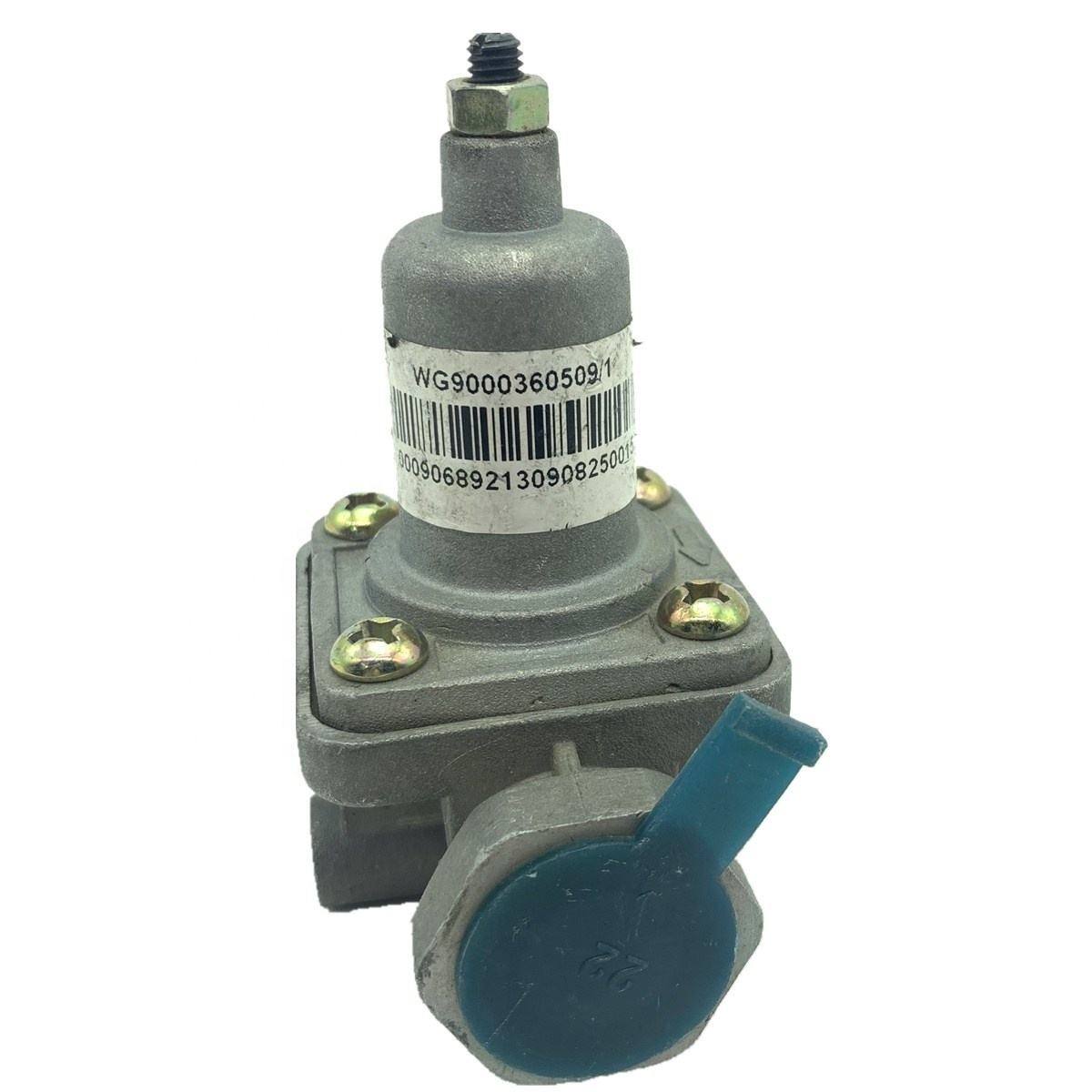

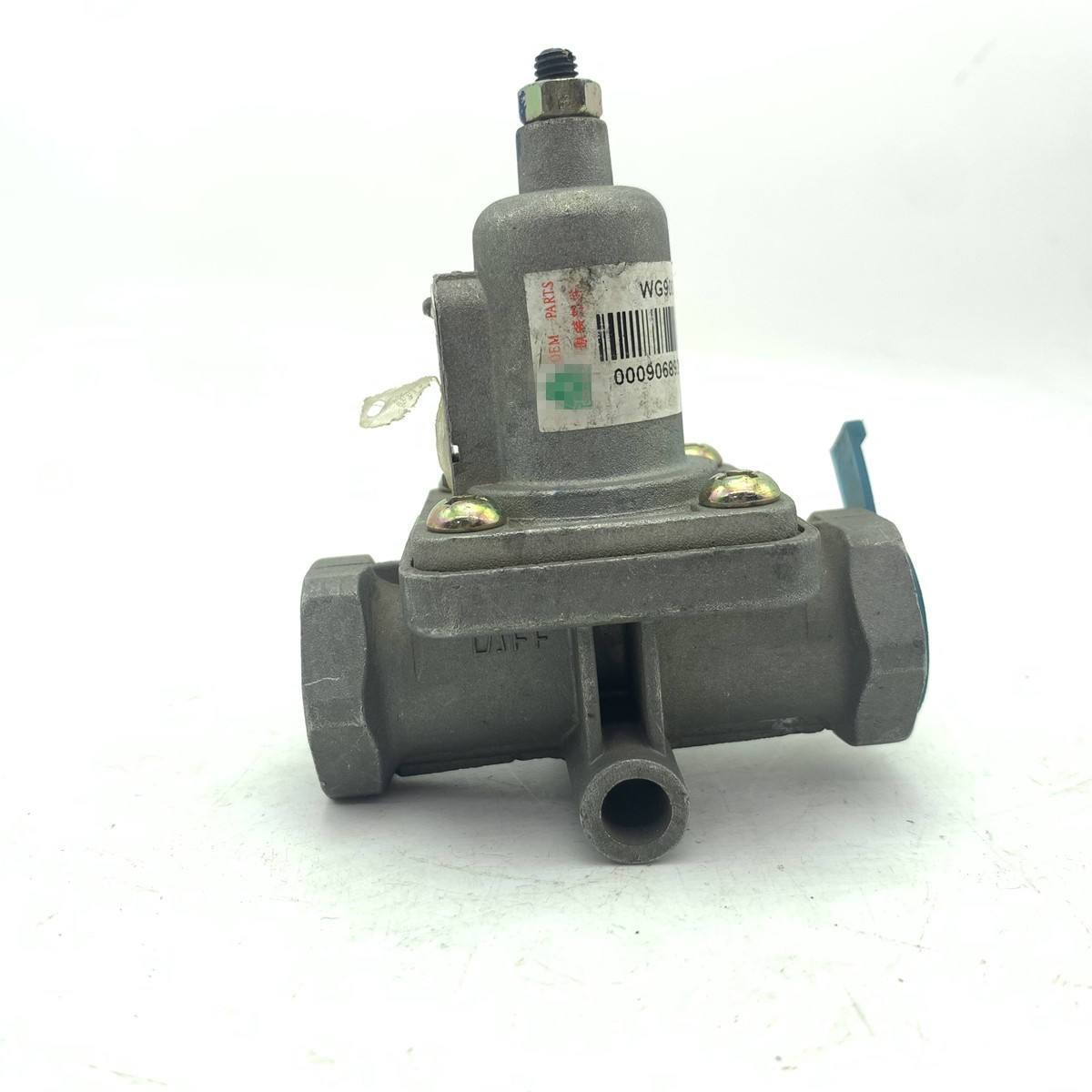

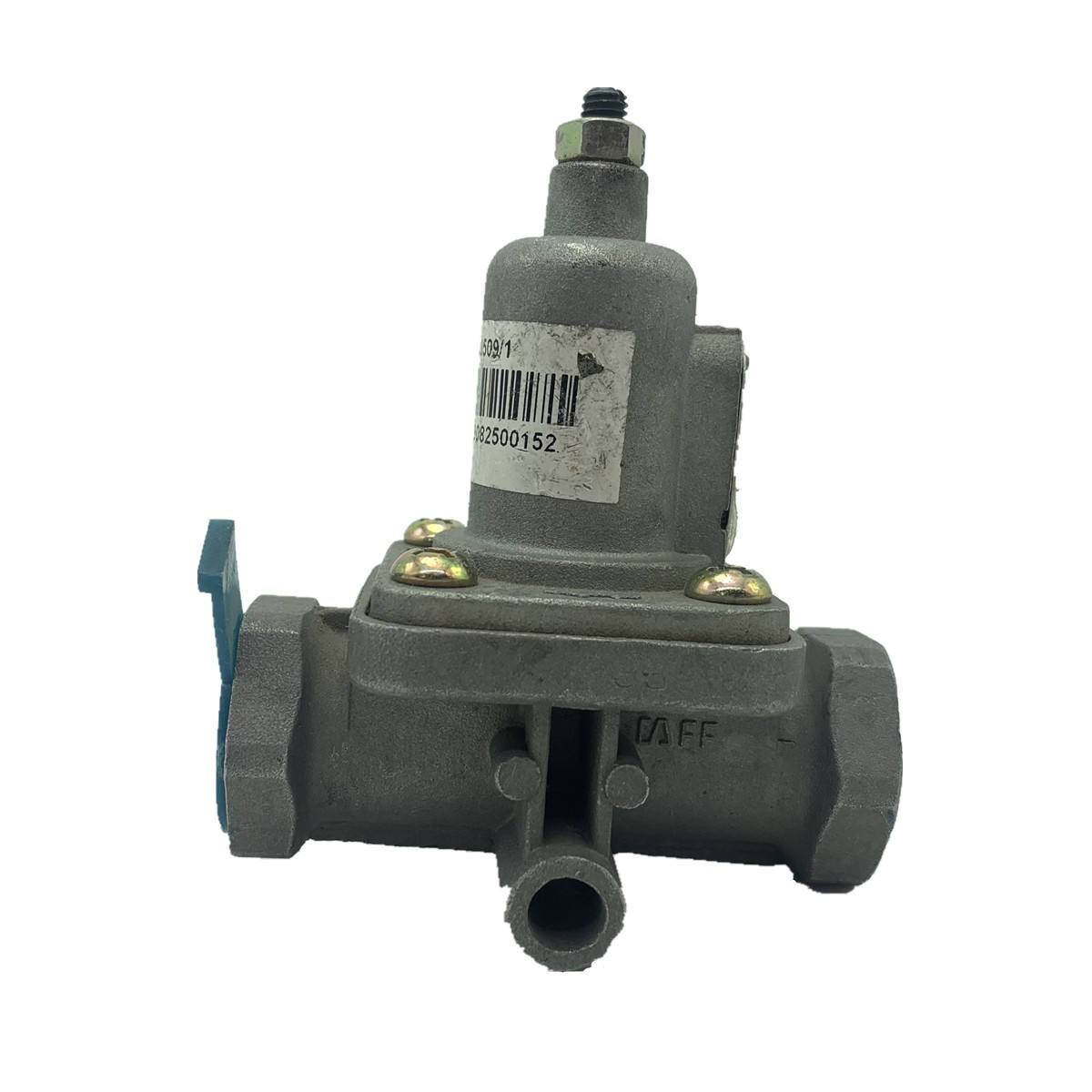

Válvula de alívio WG9000360509 para Sinotruk HOWO

A válvula de alívio WG9000360509 para Sinotruk HOWO é um componente de segurança do sistema de freio a ar fabricado na China, oferecido pela marca Skyond a compradores globais, fabricado e fornecido a partir de sua base de produção em Jinan. Esta válvula é instalada próxima ao reservatório de ar ou secador de ar nos caminhões HOWO, sendo ativada automaticamente quando a pressão do sistema excede o limite definido para liberar o excesso de ar e evitar danos à tubulação ou componentes por sobrepressão. É compatível com HOWO e outros modelos Sinotruk. A rosca corresponde diretamente às portas de fábrica, não necessitando de adaptadores ou selantes para instalação.

Especificações do produto

Riscos se uma válvula de alívio falhar

A válvula de alívio não é uma peça de desgaste rápido, mas quando falha, as consequências são diretas e graves.

Válvula presa fechada

O reservatório de ar continua a pressurizar além dos limites do projeto, podendo causar ruptura da linha ou do tanque e perda instantânea de pressão do sistema de freio.

A válvula abre prematuramente ou não consegue vedar totalmente

A pressão de retenção do sistema cai, o compressor funciona com frequência (aumentando o consumo de combustível) e a sensação do pedal do freio torna-se difícil com a redução da força de frenagem.

Fadiga da mola causando mudança de pressão

A válvula abre abaixo ou acima do seu ponto de ajuste, liberando a pressão muito cedo (reduzindo a reserva do freio) ou muito tarde (mantendo o sistema constantemente sobrecarregado).

Para os operadores de frota, qualquer atraso na resposta dos travões causado por problemas de pressão do ar é uma preocupação direta de segurança. A válvula de alívio WG9000360509 para Sinotruk HOWO oferece desempenho consistente: calibrada para valores de pressão OEM, com molas projetadas para resistência à fadiga de longo prazo, garantindo que a válvula abra e feche nas pressões corretas.

Como a válvula funciona internamente?

A válvula de alívio WG9000360509 para Sinotruk HOWO é uma válvula de alívio com mola, que consiste em quatro componentes principais: corpo, mola, gatilho e vedações.

Princípio de funcionamento:A pressão do sistema atua na parte inferior do gatilho através da porta de entrada. Quando a pressão está abaixo do ponto de ajuste da mola, a mola mantém o gatilho firmemente contra a sede; a válvula permanece fechada. Quando a pressão atinge o ponto de ajuste, a força do ar supera a pré-carga da mola, levantando o gatilho e descarregando o excesso de ar através da porta de exaustão. À medida que a pressão cai, a mola empurra o gatilho para trás para fechar a válvula.

Este ciclo pode ocorrer centenas de vezes durante a operação do veículo. O material da mola e o tratamento térmico determinam a resistência à fadiga; o material da vedação determina se a válvula se deforma ou endurece sob temperaturas baixas/altas, afetando a integridade da vedação; a precisão do ajuste do assento à sede determina o desempenho de vazamento zero no estado fechado.

Nosso requisito de projeto: a válvula deve atuar dentro de ±5% da pressão definida, com taxa de vazamento abaixo da especificação após o fechamento e desvio de pressão de quebra da mola dentro de 3% após 100.000 ciclos.

Por que molas e vedações são essenciais para a qualidade？

Os pontos de falha em uma válvula de alívio estão concentrados na mola e nas vedações.

Primavera:Feito de liga de aço para mola, temperado e revenido, com óxido preto ou zincagem para resistência à corrosão. O diâmetro do fio, a contagem da bobina e o comprimento livre são calculados com precisão para cada classificação de pressão para fornecer pré-carga precisa. O aço para molas de liga oferece maior limite elástico e resistência à fadiga do que o aço carbono comum, resistindo à deformação plástica ou fratura sob ciclos frequentes.

Selos:Borracha de nitrila butadieno (NBR) com faixa de temperatura de trabalho de -40°C a +100°C. O NBR oferece melhor resistência à tração e à abrasão do que a borracha padrão, resistindo à deformação ou ao desgaste sob impacto de ar de alta pressão. Um projeto de vedação dupla combina um O-ring (vedação dinâmica quando o gatilho se move) e uma junta plana (vedação estática quando a válvula está fechada) para obter vazamento zero no estado fechado.

Corpo:Disponível em ferro dúctil ou alumínio fundido. O ferro dúctil oferece alta resistência e resistência ao impacto para aplicações de carga pesada; o alumínio é mais leve e tem melhor dissipação de calor onde o peso é importante. Ambos os materiais recebem tratamento anticorrosivo, passando por testes de névoa salina de no mínimo 72 horas.

Processo de inspeção na Skyond

Cada válvula de alívio WG9000360509 para Sinotruk HOWO passa pelas seguintes inspeções antes do envio:

1. Teste de pressão de fissuração.Usando uma bancada de teste de pressão dedicada com ar comprimido, a pressão é aumentada gradualmente até a válvula abrir, registrando a pressão de abertura. Para a classificação de 0,6 MPa, o intervalo aceitável é 0,58–0,62 MPa; para 0,65 MPa, é 0,63–0,67 MPa. Unidades fora desta faixa são retrabalhadas.

2. Pressão de fechamento e teste de vazamento.Após a abertura, a pressão é liberada até que a válvula se encaixe novamente; a pressão de fechamento é verificada quanto à estabilidade. A válvula é então mantida fechada por 30 segundos enquanto a taxa de vazamento é medida. O padrão exige taxa de vazamento ≤5mL/min após o fechamento.

3. Teste de compressão da mola.Amostras aleatórias de molas são testadas quanto ao desempenho de compressão/rebote sob condições de trabalho simuladas, verificando se o comprimento livre e a altura de trabalho estão dentro das tolerâncias do projeto.

4. Inspeção visual e de rosca.A superfície do corpo é verificada quanto a buracos ou rachaduras; as roscas são verificadas com medidores de passagem/não passagem.

Todos os resultados da inspeção são registrados por lote, com relatórios retidos para rastreabilidade.

Conveniência de instalação

A válvula de alívio WG9000360509 para Sinotruk HOWO usa roscas idênticas aos projetos originais de fábrica. A instalação não requer adaptadores, fita roscada ou selante líquido.

Procedimento:Localize a porta de montagem no reservatório de ar ou secador de ar, rosqueie a válvula manualmente até que as roscas se encaixem e aperte com uma chave padrão no torque especificado. O design da rosca é autovedante – uma vez apertada, a superfície de vedação cônica ou plana forma uma vedação com a porta, não dependendo de fita ou pasta para preencher as lacunas.

Processo de substituição:Despressurize o reservatório de ar, remova a válvula antiga, limpe as roscas da porta de montagem e a superfície de vedação e, em seguida, instale a nova válvula. O tempo de substituição de uma única válvula é inferior a 15 minutos.

Capacidade de personalização OEM:Fabricação de acordo com desenhos, amostras ou requisitos especiais

A Skyond não apenas fornece produtos de catálogo padrão, mas também aceita pedidos personalizados de OEM. Para clientes com configurações especiais de pressão, tamanhos de porta ou requisitos de marca, oferecemos personalização completa, desde o projeto até a produção em massa.

Processo de personalização:O cliente fornece desenhos de produtos, amostras ou especificações detalhadas.

Nossa equipe técnica avalia a viabilidade, confirmando materiais, parâmetros de pressão, processos de usinagem e outros aspectos críticos.

As amostras são produzidas para testes e aprovação do cliente.

Após a aprovação da amostra, a produção em massa começa com rastreabilidade total do controle de qualidade.

Vários clientes estrangeiros já cooperam com a Skyond em projetos OEM, com sua própria marca aplicada em superfícies de produtos para vendas no mercado local. MOQ e prazo de entrega para pedidos OEM são negociados com base na complexidade do produto.

Gama completa de fornecimento de peças Sinotruk da Skyond

A válvula de alívio WG9000360509 para Sinotruk HOWO é apenas um produto do portfólio da Skyond. Com 15 anos de experiência no setor de peças Sinotruk, a Skyond oferece um fornecimento completo de peças cobrindo motores, transmissões, chassis e sistemas de carroceria.

Peças do motor:blocos de cilindros, cabeçotes, pistões, anéis de pistão, virabrequins, bielas, válvulas, bombas de combustível, bombas de água, turbocompressores, etc.

Peças de transmissão:caixas, engrenagens, sincronizadores, rolamentos, mecanismos de mudança, discos de embreagem e placas de pressão, etc.

Peças do chassi:quadros, suspensão, caixas de direção, terminais de direção, tambores de freio, discos de freio, etc.

Peças de manutenção:filtros (óleo, combustível, ar), pastilhas de freio, correias, tensores, etc.

Todas as peças estão disponíveis em opções OEM originais e de reposição de alta qualidade para atender às diferentes necessidades do mercado e orçamentos de aquisição. Pedidos em volume recebem melhores preços unitários – pedidos em grandes quantidades são bem-vindos.

Por que adquirir suas peças HOWO da Skyond?

1. Quinze anos de experiência focada. A Skyond atua no setor de peças para caminhões pesados ​​e máquinas de construção há 15 anos, adquirindo profunda familiaridade com a linha completa de produtos da Sinotruk, desde componentes internos de motor até componentes de chassi e peças de sistema de freio a ar, como a válvula de alívio WG9000360509. Isto significa uma identificação mais rápida da peça correta para o seu veículo e menos erros de pedido.

2. Localizado na cidade natal de Sinotruk. Nossa fábrica e armazém estão localizados em Jinan, cidade sede da Sinotruk. Isso nos dá acesso direto a especificações precisas e amostras de referência originais, e nos permite movimentar o estoque rapidamente, sem longos prazos de entrega causados ​​por canais de distribuição multicamadas. A maioria dos pedidos é enviada dentro de 7 a 45 dias após o pagamento.

3. Pronto para entrega global. Exportamos regularmente para a Rússia, Ásia Central, Sudeste Asiático, África, América do Sul e muito mais. Nossa equipe de logística tem experiência em carregamento de contêineres, documentação alfandegária e roteamento para os principais portos. Quer você precise de uma única válvula ou de um contêiner cheio de peças mistas, nós cuidamos do lado da remessa para que você não precise fazer isso.

4. Um fornecedor, milhares de peças. Além da válvula de alívio WG9000360509, a Skyond estoca e fornece peças de motor, componentes de transmissão, peças de chassi, filtros, pastilhas de freio, correias e muito mais, mais de 130.000 itens no total. Encomendar vários tipos de peças de uma única fonte reduz a carga de trabalho de aquisição e consolida as remessas.

Pós-venda direto. Se um produto chegar com um problema de qualidade confirmado, nós reparamos, substituímos ou reembolsamos. Sem argumentos, sem atrasos prolongados. Nós garantimos o que enviamos.
