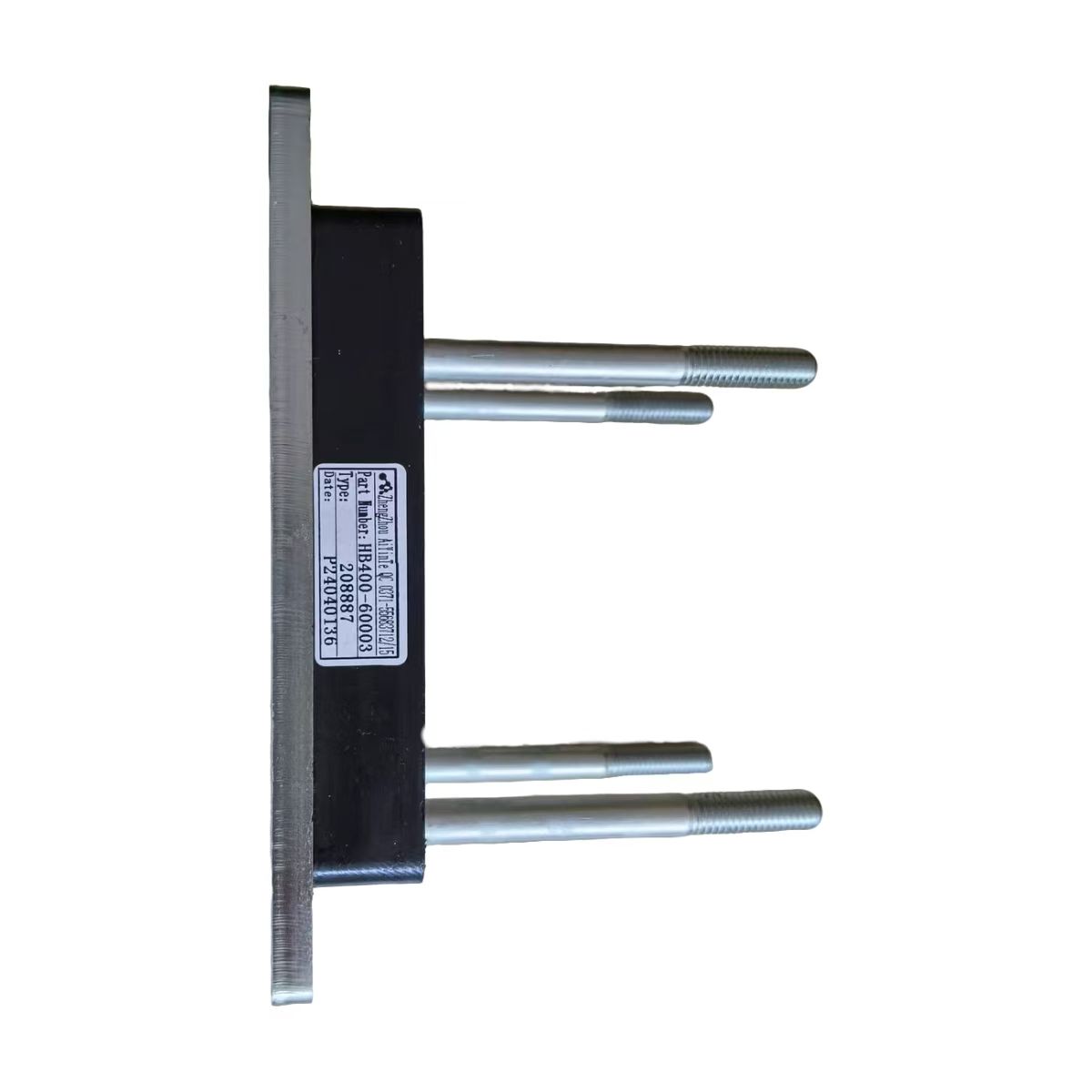

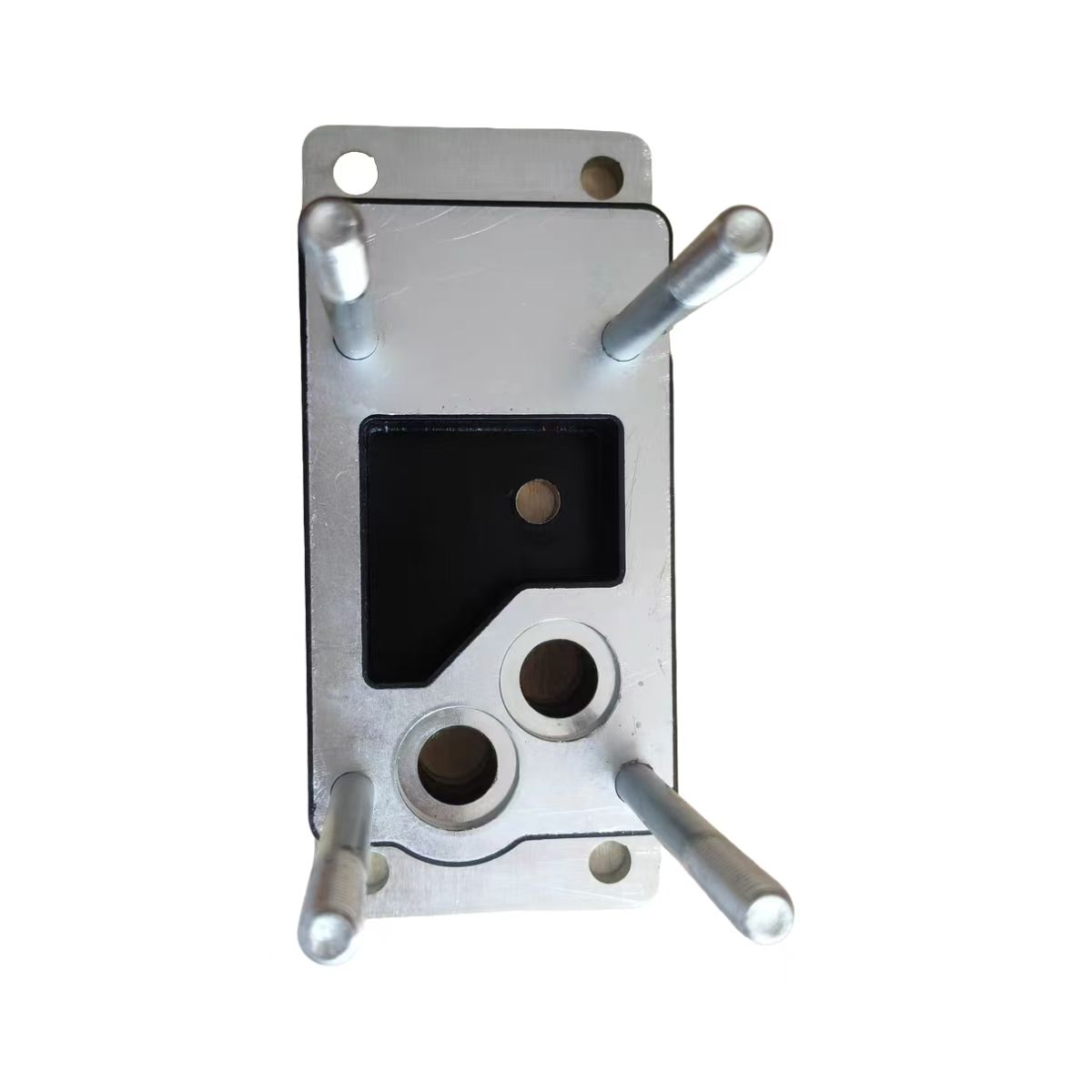

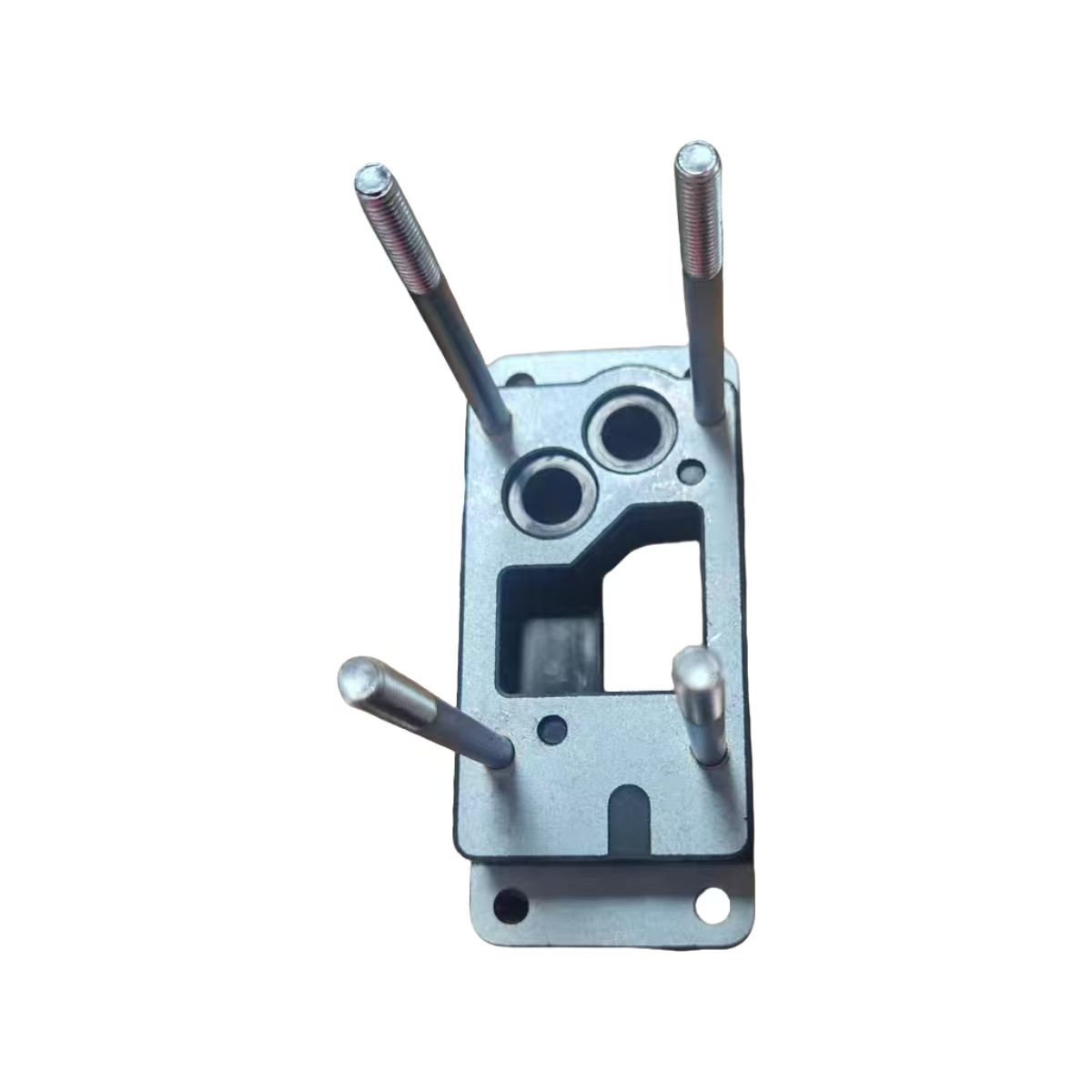

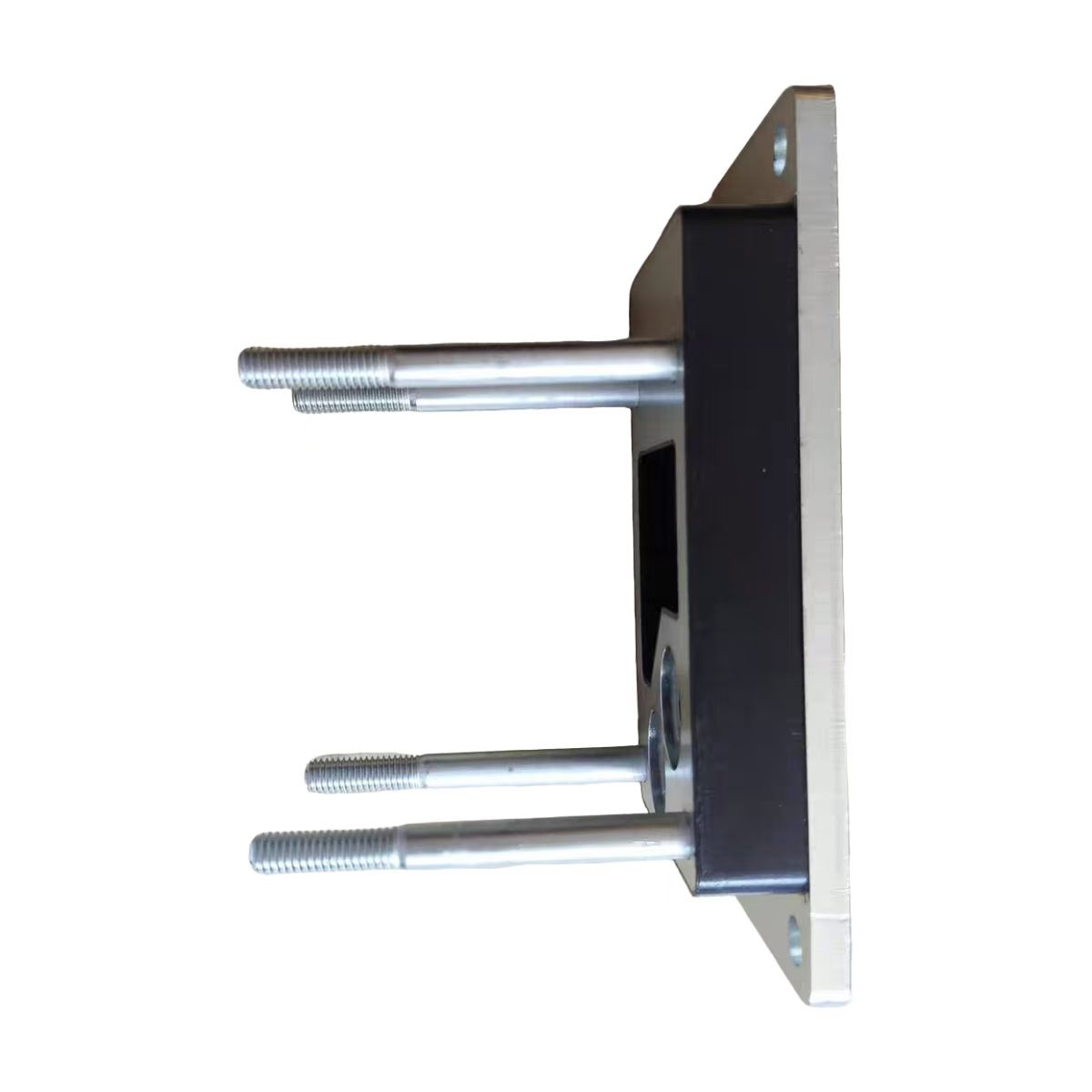

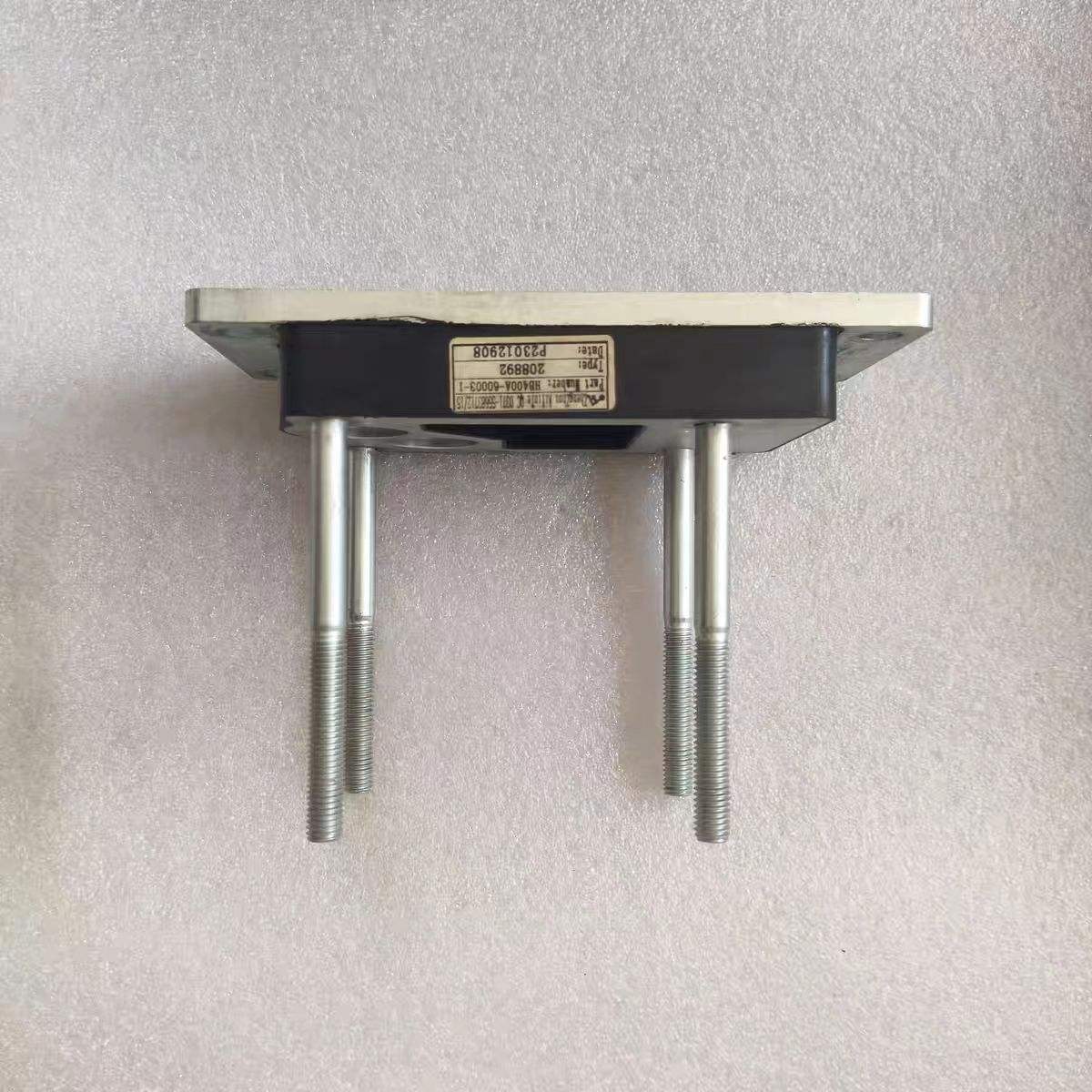

Placa de amortecimento do retardador hidráulico RÁPIDO para caminhão Shacman

A placa de amortecimento do retardador hidráulico FAST para caminhão Shacman é um componente de montagem e proteção fornecido pela Skyond, fabricado em nossas instalações na China. Esta placa de amortecimento foi projetada para a válvula de controle proporcional pneumática em sistemas de retardadores hidráulicos FAST, comumente encontrados em caminhões pesados ​​Shacman, incluindo as séries X5000, X6000 e M3000S, bem como outras marcas equipadas com retardadores FAST, como Sinotruk HOWO, Yutong e Yaxing. A placa de amortecimento do retardador é montada diretamente no conjunto do corpo da válvula de controle, fixando a válvula proporcional que regula a pressão do ar que entra no reservatório de óleo do retardador. Este controle de pressão determina o fluxo de óleo na câmara de trabalho, que por sua vez governa o torque de frenagem. Uma placa de amortecimento desgastada ou ausente permite que vibração excessiva atinja a válvula de precisão, causando frenagem irregular, engate retardado ou falha completa da válvula. Substituí-la pela placa de amortecimento do retardador restaura a operação estável da válvula e a força hidráulica consistente para uma desaceleração mais segura do veículo.

Vantagens do produto

Protege a válvula proporcional contra vibrações.

A placa de amortecimento do retardador hidráulico FAST para caminhão Shacman mantém a válvula proporcional eletromagnética firmemente ao corpo da válvula do retardador. Isto evita o movimento da válvula ou a distorção do sinal causada pela vibração da estrada e pelo balanço do veículo, garantindo que o retardador responda de forma consistente aos comandos do condutor.

Prolonga a vida útil dos componentes.

Ao absorver a energia de choque e vibração antes de atingir a válvula proporcional, a placa de amortecimento reduz o desgaste dos componentes internos da válvula, como carretel, molas e solenóides. Isto se traduz em intervalos de manutenção mais longos e menos substituições de válvulas ao longo da vida útil do veículo.

Construção composta de metal-borracha.

A placa de aço proporciona montagem rígida e posicionamento preciso da válvula, enquanto a camada de borracha colada absorve vibrações de alta frequência. Este design integrado elimina a necessidade de suportes de montagem e isoladores separados, simplificando a montagem da válvula e reduzindo possíveis pontos de falha.

Preserva as principais vantagens de frenagem do retardador.

Uma válvula proporcional estável permite que o retardador forneça todo o seu potencial de frenagem, desaceleração sem desgaste, desempenho consistente sem desgaste térmico e esforço reduzido nos freios de serviço e nos pneus. Para os operadores de frotas, isto significa custos de manutenção mais baixos e maior economia de combustível.

Substituição direta do OEM.

Os furos de montagem, a espessura da placa e as dimensões gerais correspondem às especificações do equipamento original. A instalação não requer modificação no corpo da válvula ou nos componentes adjacentes.

Especificações principais

Qual é o papel do Amortecimento？

A placa de amortecimento do retardador hidráulico FAST para caminhão Shacman atende três funções essenciais no sistema de controle do retardador:

Montagem segura. A placa aparafusa firmemente a válvula proporcional eletromagnética ao corpo da válvula do retardador. Essa fixação mecânica evita que a válvula se desloque ou se solte sob a vibração do veículo, mantendo o alinhamento preciso entre a válvula e suas conexões pneumáticas e elétricas.

Amortecimento de vibrações.A camada de borracha integrada absorve e dissipa a energia de choque e vibração da estrada e do sistema de transmissão. Sem esse amortecimento, a vibração seria transmitida diretamente aos componentes internos da válvula: carretel, molas e solenóides, causando desgaste prematuro, resposta errática ou falha completa.

Proteção de integridade de sinal.Ao isolar a válvula da vibração, a placa de amortecimento do retardador evita que sinais falsos ou distorção de sinal cheguem à unidade de controle eletrônico. A válvula proporcional depende de sinais elétricos precisos da ECU para regular a pressão do ar. Os saltos de contato induzidos por vibração ou conexões intermitentes podem fazer com que a ECU interprete mal a posição da válvula, levando à aplicação incorreta do torque de frenagem.

Para o motorista, isso se traduz em uma resposta de frenagem linear e previsível em todos os modos de operação do retardador, desde a função de descida em velocidade constante até os modos de frenagem totalmente acionados.

Sobre a construção do produto

Esta placa de amortecimento do Retarder tem uma construção composta: uma placa de aço carbono Q235 colada a uma camada de amortecimento de borracha.

Placa de aço carbono Q235.Este aço de qualidade estrutural fornece a rigidez necessária para montar com segurança a válvula proporcional. Ele resiste à flexão e à deformação sob as forças de fixação dos parafusos de montagem e às cargas de vibração do veículo. A placa de aço mantém a orientação precisa da válvula em relação ao corpo da válvula, garantindo que as conexões pneumáticas e elétricas permaneçam alinhadas.

Camada de amortecimento de borracha.A camada de elastômero absorve energia de vibração de alta frequência e a converte em calor, que é dissipado pela placa. Este composto de borracha é formulado para manter suas propriedades de amortecimento em toda a faixa de temperatura encontrada na operação de caminhões pesados, desde partidas a frio no inverno até o calor sustentado do sistema retardador durante longas descidas.

Vantagem de design composto.Ao unir metal e borracha em uma única unidade, a placa de amortecimento proporciona montagem estrutural e isolamento de vibração em um componente compacto. Isto elimina a necessidade de suportes de montagem e isoladores de borracha separados, simplificando a montagem da válvula e reduzindo possíveis pontos de falha.

Modelos de retardadores compatíveis e aplicações de veículos

A placa de amortecimento do retardador hidráulico FAST para caminhão Shacman é compatível com toda a gama de modelos de retardadores hidráulicos FAST:

1. FH400B (conexão em série). Montado em linha com a transmissão, adequado para veículos onde o espaço permite instalação em série.

2. FH240B. Um modelo compacto de conexão em série para aplicações de menor potência.

3. FHB320B (conexão paralela). É montado ao lado da transmissão, preservando a interface da tomada de força (PTO).

4. FHB400B. Um modelo de conexão paralela de maior capacidade.

Esses modelos de retardador são instalados de fábrica ou instalados pelo revendedor em:

1. Shacman X5000, X6000, M3000S e outros caminhões pesados ​​Shacman

2. Série Sinotruk HOWO

3. Ônibus Yutong e Yaxing

4. Outras marcas de veículos comerciais que usam retardadores FAST

Para oficinas e operadores de frotas, a placa de amortecimento do Retarder fornece um único SKU que abrange vários modelos de retardadores e aplicações de veículos, simplificando o gerenciamento de estoque.

Instalação e Manutenção

A substituição da placa de amortecimento do retardador requer atenção aos detalhes:

Instalação profissional recomendada

O trabalho envolve a desmontagem do corpo da válvula de controle do retardador. Recomendamos que um técnico com experiência em serviços de retardador FAST realize a substituição.

Especificação de torque

Os parafusos de montagem devem ser apertados com o torque especificado usando uma chave dinamométrica. O aperto excessivo pode danificar o corpo da válvula ou a placa de amortecimento; o aperto insuficiente permite movimento e vibração.

Inspecione os componentes associados

Com a válvula removida, verifique se há danos na própria válvula proporcional. Inspecione o anel de vedação quanto a dureza, rachaduras ou deformação e substitua-o se necessário.

Teste de funcionamento após instalação

Após a remontagem, teste o retardador em todos os modos de operação, velocidade constante e em cada estágio de frenagem para confirmar a força de frenagem normal e se não há vazamentos de ar ou óleo.

A maioria das instalações pode ser concluída em menos de uma hora por um técnico experiente.

Como a Skyond controla e testa a qualidade?

Cada placa de amortecimento do retardador hidráulico FAST para caminhão Shacman fornecida pela Skyond é inspecionada antes do envio:

Verificação dimensional.A localização dos furos de montagem da placa, a espessura e as dimensões gerais são verificadas em relação às especificações do OEM para garantir o encaixe correto.

Integridade da ligação de borracha. A camada de borracha é inspecionada quanto à aderência adequada à chapa de aço, sem vazios ou separações.

Acabamento superficial.A placa de aço é verificada quanto a rebarbas, arestas vivas ou corrosão que possam afetar a instalação ou a vida útil.

Teste de amostra. Amostras aleatórias de cada lote são submetidas a testes de compressão e vibração para verificar o desempenho do amortecimento.

Fabricação Avançada em Skyond

A Skyond opera uma moderna unidade de fabricação equipada com máquinas de precisão e linhas de produção automatizadas. Nossa fábrica é capaz de produzir a placa de amortecimento do retardador hidráulico FAST para caminhão Shacman e outros componentes de precisão com padrões de qualidade consistentes.

Usinagem CNC de precisão. Nosso equipamento CNC lida com o corte e modelagem de componentes metálicos de acordo com especificações exatas. Para a placa de amortecimento, isso garante localizações precisas dos furos de montagem, espessura consistente da placa e encaixe adequado no corpo da válvula. A precisão dimensional afeta diretamente a facilidade de instalação e a capacidade da placa de manter o alinhamento da válvula sob vibração.

Montagem automatizada e controle de qualidade. Os processos automatizados reduzem o erro humano e garantem uma qualidade de construção consistente em todas as execuções de produção. Cada lote passa por inspeção em diversas etapas, desde a verificação da matéria-prima até o teste do produto acabado.

Linha dedicada para colagem de borracha. A camada de amortecimento de borracha é colada à chapa de aço por meio de processos controlados que garantem uma adesão adequada sem vazios ou delaminação. Esta integridade de ligação é crítica para o desempenho de amortecimento de vibrações da placa ao longo de sua vida útil.

Equipamento de teste. Ferramentas de medição de alta precisão e testadores elétricos verificam o desempenho do produto sob condições operacionais simuladas. Amostras aleatórias de cada lote são submetidas a testes de compressão e vibração para confirmar que as características de amortecimento atendem às especificações.

Capacidade de produção. Nossas instalações oferecem suporte à produção em larga escala para atender pedidos em grandes quantidades, mantendo uma qualidade consistente. Para operadores de frotas e empresas comerciais que necessitam de remessas de grande volume, podemos dimensionar a produção de acordo.

Entrega Global e Logística

Skyond exporta para Rússia, Ásia Central, Sudeste Asiático, África, América do Sul e outras regiões. Nossa equipe de logística cuida de:

1. Carregamento do contêiner com segurança adequada para evitar danos durante o transporte

2. Documentação alfandegária para desembaraço tranquilo

3. Roteamento para os principais portos para remessas internacionais eficientes

A maioria dos pedidos normais da placa de amortecimento do retardador hidráulico FAST para caminhão Shacman são enviados dentro de 7 a 45 dias após a confirmação do pagamento. Para clientes com necessidades regulares, podemos organizar remessas programadas ou manter estoque em armazéns de despachantes para entrega mais rápida.

Perguntas comuns

Q1: Quais números de peça correspondem a esta placa de amortecimento?

A placa de amortecimento está disponível como HB400-60003 e HB400-60002. O conjunto completo da válvula proporcional com placa de amortecimento é HB400-60001.

P2: Como posso confirmar se esta placa de amortecimento se ajusta ao meu caminhão?

Verifique o modelo do retardador na placa de identificação no corpo do retardador. Os modelos compatíveis incluem FH400B, FH240B, FHB320B e FHB400B. Alternativamente, forneça o VIN do seu veículo ao seu fornecedor para correspondência exata no catálogo de peças eletrônicas FAST ou Shacman.

Q3: O que devo substituir junto com a placa de amortecimento?

Inspecione a válvula proporcional quanto a danos. Verifique o anel de vedação quanto a envelhecimento ou desgaste e substitua-o se necessário.

Q4: Posso instalar isso sozinho?

O trabalho envolve o corpo da válvula de controle do retardador. Recomendamos a instalação por um técnico com experiência em serviço de retardador FAST para garantir o torque correto e testes de funcionamento.
